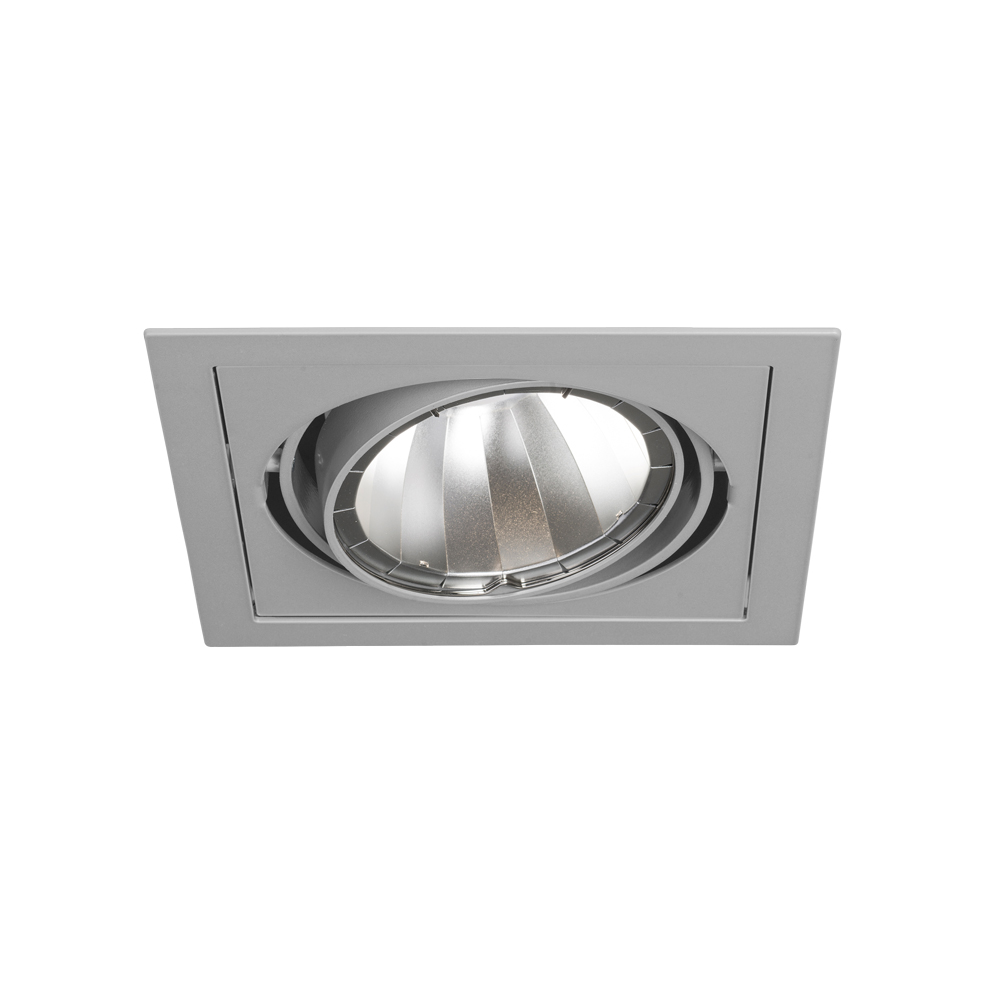

EINBAUSTRAHLER CARDANO®-E1 MODULAR LED-COB

4109M | 4118M | 4130M | 4135M | 4140M

Die CARDANO®-E1 MODULAR ist eine Einbauleuchte, die aus Einbaurahmen und modularer Lichteinheit in bewährter CARDANO®-Technik besteht. Die kardanisch gelagerte Lichteinheit ist 30° schwenkbar und als Modul in wenigen Sekunden werkzeuglos austauschbar. Durch die hocheffiziente LED-COB Lichttechnik und die modulare Bauweise ist die CARDANO®- E1 MODULAR ausgelegt für höchste Ansprüche an eine variable Warenpräsentation.

Der CARDANO®-E1 MODULAR eignet sich sowohl zur Akzentbeleuchtung als auch zur Grundbeleuchtung.

Der Einbaustrahler CARDANO®-E1 MODULAR LED-COB ist ausgelegt für höchste Ansprüche der Lichttechnik und bringt bewegliches Licht in Ihre Lichtgestaltung.

Alle Strahler der CARDANO®-Serie werden inklusive verlustarmen EVGs geliefert.

Die Standardgehäusefarben sind Schwarz (RAL 9005), Aluminium-Silber (RAL 9006) und Weiß (RAL 9016). Sonderfarben sind ebenfalls realisierbar.

   Schwarz                  Alu-Silber                  Weiß

Modularer-LED-Deckeneinbauleuchte-CARDANO-E1-Modular-energieeffizienter-Einbaustrahler-für-die-Akzentbeleuchtung-Schwarz-LECAR
Modularer-LED-Deckeneinbauleuchte-CARDANO-E1-Modular-energieeffizienter-Einbaustrahler-für-die-Akzentbeleuchtung-Aluminium-Silber-LECAR
Modularer-LED-Deckeneinbauleuchte-CARDANO-E1-Modular-umweltfreundlicher-Einbaustrahler-zur-Beleuchtung-von-Shops-Weiss-LECAR

TECHNISCHE DATEN

TECHNISCHE DATEN – EINBAUSTRAHLER CARDANO®-E1 MODULAR LED-COB

• LED-COB Platine: Zhaga konform
• LED-COB Modul: verschraubt und wechselbar
• Gesamtanschlussleistungen: 7,9W / 11,1W / 16,2W / 23,0W / 26,5W / 31,0W / 35,5W
• Ø Systemeffizienz: 174lm/W (max. 211lm/W)¹
• Lichtfarben: 2700K / 3000K / 3100K / 3200K / 3500K / 4000K / 5000K
• Sonderlichtfarben: Backwaren / Obst & Gemüse / Fisch / Fleisch / Textilien / Drogerien
• Abstrahlwinkel: 14° / 32° / 48° / 60°
• Farbwiedergaben: CRI>85 / CRI>95
• Farbkonsistenz: 2-fach MacAdam ab 50.000h 3-fach MacAdam
• Versorgungsspannung: 230V/50Hz
• Lebensdauer: > 50.000h L90 / F10
• Reflektorart: Gefaltet und blendfrei
• Reflektormaterial: 99,99% Reinstaluminium
• Reflektor-Wirkungsgrad: Ø 97,8%
• Kühlkörper: Alu (Tc 58°) Passivkühlung
• Gehäuse: Alu Druckguss

SICHERHEIT

• Sicherheitsnorm: CE, F
• Schutzklasse: II
• Schutzart: IP20
• Garantie: 5 Jahre (Verlängerung auf 8 Jahre möglich)

1 Mit aktuell bis zu 211lm/W Systemeffizienz stehen unsere LED-COB Leuchten an der Spitze der Energieeffizienz am Markt.
Diese Werte erreichen wir durch beste LED-Platinen, verlustarme Vorschaltgeräte, ein hocheffizientes Thermomanagement
und eigens entwickelte Hochleistungsreflektoren, deren Wirkungsgrade nahe am physikalischen Maximum liegen.

Die Systemeffizienz gibt die Lichtausbeute an, die die Leuchte abzüglich aller mindernden Faktoren (Vorschaltgerät, Verlustleistung der Lichtquelle und den Streuverlust durch den Reflektor) erzielt.

Lichtstrom und Systemeffizienz ist abhängig von der gewählten Wattage, der Lichtfarbe und der gewünschten Farbwiedergabe.
Eine detailliert Auskunft über • Lichtstrom und • Systemeffizienz ist dem Datenblatt mit seiner Auflistung der Konstellationsmöglichkeiten zu entnehmen.

Hier Produktdatenblatt CARDANO®-E1-MODULAR-1.HJ.2019-web-herunterladen

CARDANO®-E1-MODULAR-Produktdatenblatt-1.HJ.2019-web.pdf



Hier Produktdatenblatt CARDANO®-E1-MODULAR-1.HJ.2019-web-mobile-herunterladen

Datenblatt CARDANO®-E1-MODULAR-1.HJ.2019-web-mobile

MAßE

MAßE EINBAUSTRAHLER – CARDANO®-E1 MODULAR LED-COB

• Einbaumaß 210mm x 210mm
• Einbauhöhe 140mm
• Leuchtenmaß 230mm x 230mm
• Leuchtenhöhe 126mm
• Gewicht 1,9kg
• Schwenkbarkeit 30°

LICHTWERTE

LICHTWERTE STANDARDLICHTFARBEN EINBAUSTRAHLER – CARDANO®-E1 MODULAR LED-COB

Leistung
(Gesamtanschluss)		 Farbe Korrelierte
Farbtemperatur		 Farbwiedergabe Lichtstrom
(System)		 Lichtausbeute
(System)

7,9W – 250mA sehr warmweiß 2700K CRI>82 1394lm 176lm/W
warmweiß 3000K CRI>85 1470lm 186lm/W
perlweiß 3100K CRI>85 1453lm 184lm/W
klarweiß 3200K CRI>85 1448lm 183lm/W
brillantweiß 3500K CRI>85 1459lm 185lm/W
neutralweiß 4000K CRI>85 1511lm 191lm/W
kaltweiß 5000K CRI>85 1521lm 193lm/W
kaltweiß max. Effizienz 5000K CRI>70 1668lm 211lm/W

11,1W – 350mA sehr warmweiß 2700K CRI>82 1921lm 173lm/W
warmweiß 3000K CRI>85 2025lm 182lm/W
perlweiß 3100K CRI>85 2002lm 180lm/W
klarweiß 3200K CRI>85 1995lm 180lm/W
brillantweiß 3500K CRI>85 2011lm 181lm/W
neutralweiß 4000K CRI>85 2082lm 188lm/W
kaltweiß 5000K CRI>85 2096lm 189lm/W
kaltweiß max. Effizienz 5000K CRI>70 2297lm 207lm/W

16,2W – 500mA sehr warmweiß 2700K CRI>82 2695lm 166lm/W
warmweiß 3000K CRI>85 2841lm 175lm/W
perlweiß 3100K CRI>85 2808lm 173lm/W
klarweiß 3200K CRI>85 2799lm 173lm/W
brillantweiß 3500K CRI>85 2822lm 174lm/W
neutralweiß 4000K CRI>85 2922lm 180lm/W
kaltweiß 5000K CRI>85 2941lm 182lm/W
kaltweiß max. Effizienz 5000K CRI>70 3224lm 199lm/W

19,6W – 600mA sehr warmweiß 2700K CRI>82 3201lm 163lm/W
warmweiß 3000K CRI>85 3374lm 172lm/W
perlweiß 3100K CRI>85 3335lm 170lm/W
klarweiß 3200K CRI>85 3324lm 170lm/W
brillantweiß 3500K CRI>85 3351lm 171lm/W
neutralweiß 4000K CRI>85 3469lm 177lm/W
kaltweiß 5000K CRI>85 3492lm 178lm/W
kaltweiß max. Effizienz 5000K CRI>70 3828lm 195lm/W

23,0W – 700mA sehr warmweiß 2700K CRI>82 3696lm 161lm/W
warmweiß 3000K CRI>85 3897lm 169lm/W
perlweiß 3100K CRI>85 3852lm 167lm/W
klarweiß 3200K CRI>85 3839lm 167lm/W
brillantweiß 3500K CRI>85 3870lm 168lm/W
neutralweiß 4000K CRI>85 4007lm 174lm/W
kaltweiß 5000K CRI>85 4034lm 175lm/W
kaltweiß max. Effizienz 5000K CRI>70 4422lm 192lm/W

26,5W – 800mA sehr warmweiß 2700K CRI>82 4183lm 158lm/W
warmweiß 3000K CRI>85 4411lm 166lm/W
perlweiß 3100K CRI>85 4360lm 165lm/W
klarweiß 3200K CRI>85 4344lm 164lm/W
brillantweiß 3500K CRI>85 4380lm 165lm/W
neutralweiß 4000K CRI>85 4535lm 171lm/W
kaltweiß 5000K CRI>85 4565lm 172lm/W
kaltweiß max. Effizienz 5000K CRI>70 5004lm 189lm/W

31,0W – 925mA sehr warmweiß 2700K CRI>82 4779lm 154lm/W
warmweiß 3000K CRI>85 5038lm 163lm/W
perlweiß 3100K CRI>85 4980lm 161lm/W
klarweiß 3200K CRI>85 4963lm 160lm/W
brillantweiß 3500K CRI>85 5003lm 161lm/W
neutralweiß 4000K CRI>85 5180lm 167lm/W
kaltweiß 5000K CRI>85 5215lm 168lm/W
kaltweiß max. Effizienz 5000K CRI>70 5716lm 184lm/W

35,5W – 1050mA sehr warmweiß 2700K CRI>82 5359lm 151lm/W
warmweiß 3000K CRI>85 5650lm 159lm/W
perlweiß 3100K CRI>85 5584lm 157lm/W
klarweiß 3200K CRI>85 5565lm 157lm/W
brillantweiß 3500K CRI>85 5611lm 158lm/W
neutralweiß 4000K CRI>85 5809lm 164lm/W
kaltweiß 5000K CRI>85 5847lm 165lm/W
kaltweiß max. Effizienz 5000K CRI>70 6410lm 181lm/W
* Farbgenauigkeit: 2-fach MacAdam; 3-fach MacAdam Farbverschiebung nach 50.000 Std.
** DALI-Dimmung, sowie höhere Leistungen, auf Anfrage möglich.

LICHTWERTE SONDERLICHTFARBEN EINBAUSTRAHLER – CARDANO®-E1 MODULAR LED-COB

Leistung
(Gesamtanschluss)		 Farbe Korrelierte
Farbtemperatur		 Farbwiedergabe Lichtstrom
(System)		 Lichtausbeute
(System)

7,9W – 250mA sehr warmweiß 2700K CRI>95 1198lm 152lm/W
warmweiß 3000K (below BBL) CRI>95 1235lm 156lm/W
perlweiß 3100K CRI>95 1247lm 158lm/W
klarweiß 3200K CRI>95 1255lm 159lm/W
brillantweiß 3500K (below BBL) CRI>95 1273lm 161lm/W
neutralweiß 4000K (below BBL) CRI>95 1307lm 165lm/W
Brot- & Backwaren 2445K CRI>92 974lm 123lm/W
meat / pink effect 2000K CRI>82 712lm 90lm/W
meat / white effect 4000K CRI>82 790lm 100lm/W

11,1W – 350mA sehr warmweiß 2700K CRI>95 1651lm 149lm/W
warmweiß 3000K (below BBL) CRI>95 1702lm 153lm/W
perlweiß 3100K CRI>95 1718lm 155lm/W
klarweiß 3200K CRI>95 1729lm 156lm/W
brillantweiß 3500K (below BBL) CRI>95 1754lm 158lm/W
neutralweiß 4000K (below BBL) CRI>95 1801lm 162lm/W
Brot- & Backwaren 2445K CRI>92 1358lm 122lm/W
meat / pink effect 2000K CRI>82 981lm 88lm/W
meat / white effect 4000K CRI>82 1089lm 98lm/W

16,2W – 500mA sehr warmweiß 2700K CRI>95 2317lm 143lm/W
warmweiß 3000K (below BBL) CRI>95 2388lm 147lm/W
perlweiß 3100K CRI>95 2411lm 149lm/W
klarweiß 3200K CRI>95 2425lm 150lm/W
brillantweiß 3500K (below BBL) CRI>95 2461lm 152lm/W
neutralweiß 4000K (below BBL) CRI>95 2527lm 156lm/W
Brot- & Backwaren 2445K CRI>92 1942lm 120lm/W
meat / pink effect 2000K CRI>82 1377lm 85lm/W
meat / white effect 4000K CRI>82 1528lm 94lm/W

19,6W – 600mA sehr warmweiß 2700K CRI>95 2751lm 140lm/W
warmweiß 3000K (below BBL) CRI>95 2835lm 145lm/W
perlweiß 3100K CRI>95 2863lm 146lm/W
klarweiß 3200K CRI>95 2880lm 147lm/W
brillantweiß 3500K (below BBL) CRI>95 2923lm 149lm/W
neutralweiß 4000K (below BBL) CRI>95 3001lm 153lm/W
Brot- & Backwaren 2445K CRI>92 2306lm 118lm/W
meat / pink effect 2000K CRI>82 1635lm 83lm/W
meat / white effect 4000K CRI>82 1814lm 93lm/W

23,0W – 700mA sehr warmweiß 2700K CRI>95 3178lm 138lm/W
warmweiß 3000K (below BBL) CRI>95 3275lm 142lm/W
perlweiß 3100K CRI>95 3307lm 144lm/W
klarweiß 3200K CRI>95 3327lm 145lm/W
brillantweiß 3500K (below BBL) CRI>95 3376lm 147lm/W
neutralweiß 4000K (below BBL) CRI>95 3466lm 151lm/W
Brot- & Backwaren 2445K CRI>92 2660lm 116lm/W
meat / pink effect 2000K CRI>82 1888lm 82lm/W
meat / white effect 4000K CRI>82 2095lm 91lm/W

26,5W – 800mA sehr warmweiß 2700K CRI>95 3596lm 136lm/W
warmweiß 3000K (below BBL) CRI>95 3706lm 140lm/W
perlweiß 3100K CRI>95 3743lm 141lm/W
klarweiß 3200K CRI>95 3765lm 142lm/W
brillantweiß 3500K (below BBL) CRI>95 3821lm 144lm/W
neutralweiß 4000K (below BBL) CRI>95 3923lm 148lm/W
Brot- & Backwaren 2445K CRI>92 3013lm 114lm/W
meat / pink effect 2000K CRI>82 2137lm 81lm/W
meat / white effect 4000K CRI>82 2371lm 89lm/W

31,0W – 925mA sehr warmweiß 2700K CRI>95 4108lm 133lm/W
warmweiß 3000K (below BBL) CRI>95 4233lm 137lm/W
perlweiß 3100K CRI>95 4275lm 138lm/W
klarweiß 3200K CRI>95 4300lm 139lm/W
brillantweiß 3500K (below BBL) CRI>95 4364lm 141lm/W
neutralweiß 4000K (below BBL) CRI>95 4481lm 145lm/W
Brot- & Backwaren 2445K CRI>92 3424lm 110lm/W
meat / pink effect 2000K CRI>82 2441lm 79lm/W
meat / white effect 4000K CRI>82 2708lm 87lm/W

35,5W – 1050mA sehr warmweiß 2700K CRI>95 4606lm 130lm/W
warmweiß 3000K (below BBL) CRI>95 4747lm 134lm/W
perlweiß 3100K CRI>95 4794lm 135lm/W
klarweiß 3200K CRI>95 4823lm 136lm/W
brillantweiß 3500K (below BBL) CRI>95 4894lm 138lm/W
neutralweiß 4000K (below BBL) CRI>95 5025lm 142lm/W
Brot- & Backwaren 2445K CRI>92 3838lm 108lm/W
meat / pink effect 2000K CRI>82 2738lm 77lm/W
meat / white effect 4000K CRI>82 3037lm 86lm/W

* Farbgenauigkeit: 2-fach MacAdam; 3-fach MacAdam Farbverschiebung nach 50.000 Std.
** DALI-Dimmung, sowie höhere Leistungen, auf Anfrage möglich.
