AUFBAUSTRAHLER
CARDANO® SPOT-DUO LED-COB
29209 | 29218 | 29230 | 29235 | 29240
Der CARDANO® SPOT-DUO LED-COB ist ein zweilampiger Aufbaustrahler mit der beliebten CARDANO®-Technik im klassischen Design.
Durch seine beiden kardanisch gelagerten Lichteinheiten dient er ideal zur flexiblen Lichtgestaltung.
Die Leuchte ist für verschiedene Montagearten konzipiert und lässt sich mit Stromschienenadapter an allen gängigen 3-Phasen-Stromschienen anschließen,
mittels Wand- und Deckenrosette an eine Decke oder Wand montieren und mittels Haken zum Einhängen an eine Rasterdecke oder ein Stangensystem anhängen.
Alle CARDANO® SPOT-DUO LED-COB werden mit dem passenden Zubehör (3~ Universal-Adapter / Wand- / Deckenrosette / Haken für Rasterdecke) und integriertem EVG geliefert.
Die Standardgehäusefarben sind Schwarz (RAL 9005), Aluminium-Silber (RAL 9006) und Weiß (RAL 9016). Sonderfarben sind ebenfalls realisierbar.

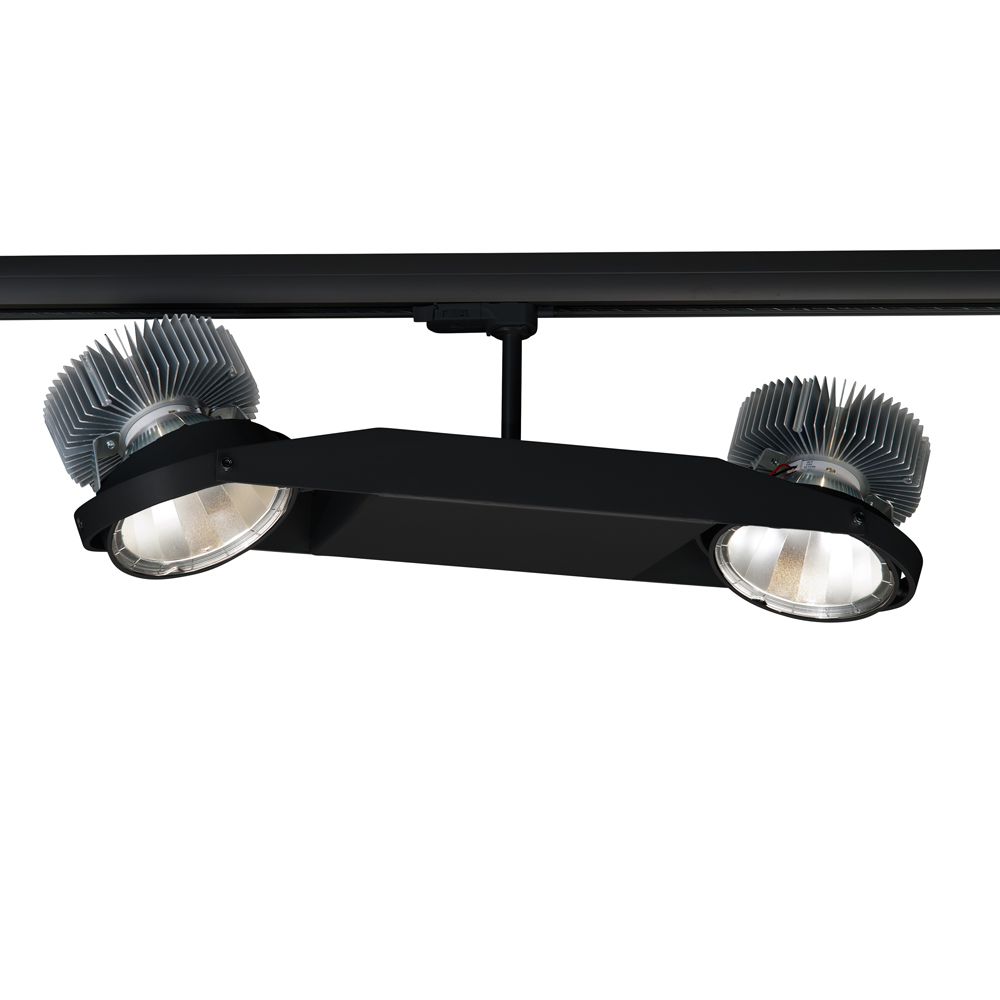

Schwarz

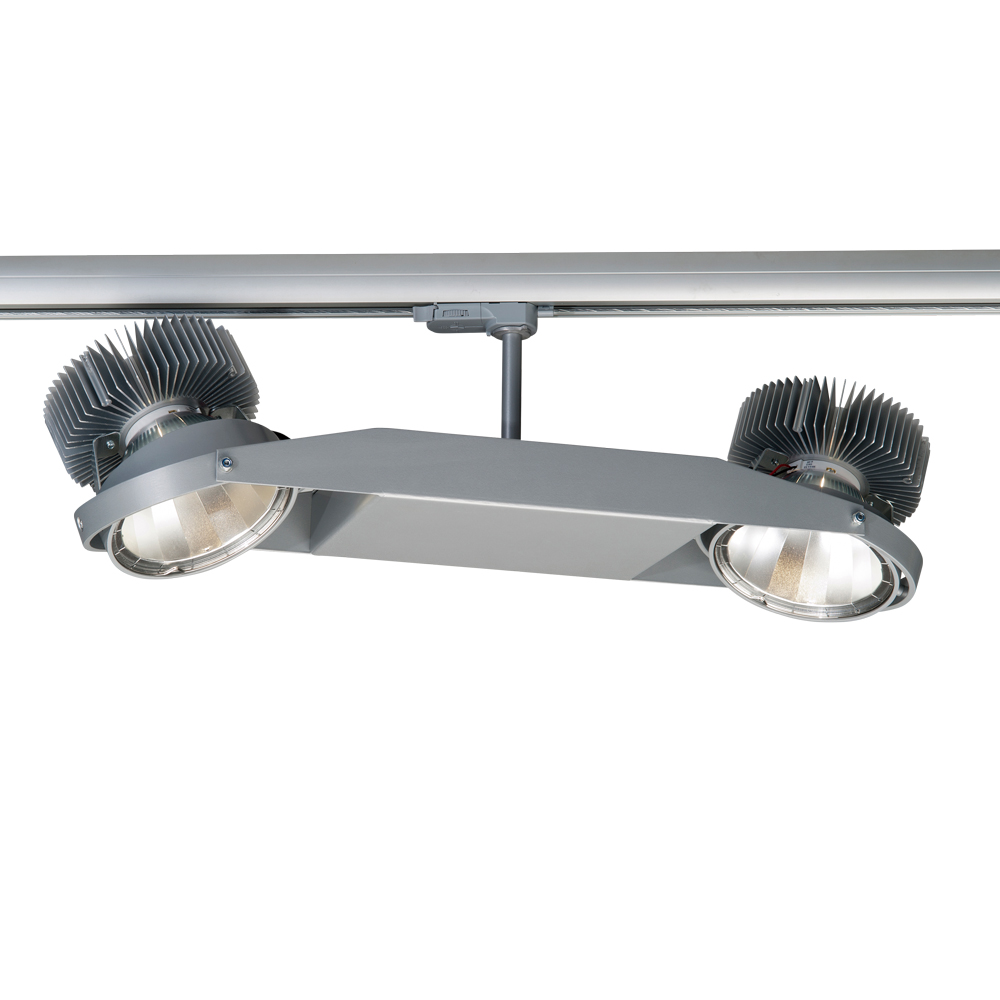

Alu-Silber
Weiß
TECHNISCHE DATEN – AUFBAUSTRAHLER CARDANO® SPOT-DUO LED-COB
• LED-COB Platine: Zhaga konform
• LED-COB Modul: verschraubt und wechselbar
• Gesamtanschlussleistung pro Lichteinheit: 8,8W / 12,4W / 18,0W / 25,8W / 29,8W / 34,8W / 39,8W
• Ø Systemeffizienz: 174lm/W (max. 211lm/W)¹
• Lichtfarben: 2700K / 3000K / 3100K / 3200K / 3500K / 4000K / 5000K
• Sonderlichtfarben: Backwaren / Obst & Gemüse / Fisch / Fleisch / Textilien / Drogerien
• Abstrahlwinkel: 14° / 32° / 48° / 60°
• Farbwiedergaben: CRI>85 / CRI>95
• Farbkonsistenz: 2-fach MacAdam ab 50.000h 3-fach MacAdam
• Versorgungsspannung: 230V/50Hz
• Lebensdauer: > 50.000h L90 / F10
• Reflektorart: Gefaltet und blendfrei
• Reflektormaterial: 99,99% Reinstaluminium
• Reflektor-Wirkungsgrad: Ø 97,8%
• Kühlkörper: Alu (Tc 58°) Passivkühlung
• Gehäuse: Alu Druckguss
SICHERHEIT
• Sicherheitsnorm: CE, F
• Schutzklasse: II
• Schutzart: IP20
• Garantie: 5 Jahre (Verlängerung auf 8 Jahre möglich)
1 Mit aktuell bis zu 211lm/W Systemeffizienz stehen unsere LED-COB Leuchten an der Spitze der Energieeffizienz am Markt.
Diese Werte erreichen wir durch beste LED-Platinen, verlustarme Vorschaltgeräte, ein hocheffizientes Thermomanagement
und eigens entwickelte Hochleistungsreflektoren, deren Wirkungsgrade nahe am physikalischen Maximum liegen.
Die Systemeffizienz gibt die Lichtausbeute an, die die Leuchte abzüglich aller mindernden Faktoren (Vorschaltgerät, Verlustleistung der Lichtquelle und den Streuverlust durch den Reflektor) erzielt.
Lichtstrom und Systemeffizienz ist abhängig von der gewählten Wattage, der Lichtfarbe und der gewünschten Farbwiedergabe.
Eine detailliert Auskunft über • Lichtstrom und • Systemeffizienz ist dem Datenblatt mit seiner Auflistung der Konstellationsmöglichkeiten zu entnehmen.
Datenblatt CARDANO® SPOT-DUO-Produktdatenblatt-1.HJ.2019-web
Datenblatt CARDANO® SPOT-DUO-1.HJ.2019-web-mobile
MAßE – AUFBAUSTRAHLER CARDANO® SPOT-DUO LED-COB
| • | Leuchtenlänge | 560mm |
| • | Leuchtenbreite | 161mm |
| • | Leuchtenhöhe | 220mm |
| • | Gewicht | 3,4kg |
| • | Schwenkbarkeit | 30° |
| • | Drehbarkeit | 355° |
LICHTWERTE – STANDARDLICHTFARBEN AUFBAUSTRAHLER CARDANO® SPOT-DUO LED-COB
| Leistung (Gesamtanschluss) |
Farbe | Korrelierte Farbtemperatur |
Farbwiedergabe | Lichtstrom (System) |
Lichtausbeute (System) |
| 8,7W – 250mA | sehr warmweiß | 2700K | CRI>82 | 1387lm | 160lm/W |
| warmweiß | 3000K | CRI>85 | 1492lm | 172lm/W | |
| perlweiß | 3100K | CRI>85 | 1454lm | 167lm/W | |
| klarweiß | 3200K | CRI>85 | 1463lm | 168lm/W | |
| brillantweiß | 3500K | CRI>85 | 1515lm | 174lm/W | |
| neutralweiß | 4000K | CRI>85 | 1544lm | 178lm/W | |
| kaltweiß | 5000K | CRI>85 | 1558lm | 179lm/W | |
| kaltweiß max. Effizienz | 5000K | CRI>70 | 1725lm | 198lm/W | |
| 12,3W – 350mA | sehr warmweiß | 2700K | CRI>82 | 1914lm | 155lm/W |
| warmweiß | 3000K | CRI>85 | 2057lm | 167lm/W | |
| perlweiß | 3100K | CRI>85 | 2005lm | 163lm/W | |
| klarweiß | 3200K | CRI>85 | 2014lm | 163lm/W | |
| brillantweiß | 3500K | CRI>85 | 2085lm | 169lm/W | |
| neutralweiß | 4000K | CRI>85 | 2128lm | 173lm/W | |
| kaltweiß | 5000K | CRI>85 | 2147lm | 174lm/W | |
| kaltweiß max. Effizienz | 5000K | CRI>70 | 2372lm | 193lm/W | |
| 17,9W – 500mA | sehr warmweiß | 2700K | CRI>82 | 2670lm | 149lm/W |
| warmweiß | 3000K | CRI>85 | 2869lm | 160lm/W | |
| perlweiß | 3100K | CRI>85 | 2793lm | 156lm/W | |
| klarweiß | 3200K | CRI>85 | 2812lm | 157lm/W | |
| brillantweiß | 3500K | CRI>85 | 2912lm | 162lm/W | |
| neutralweiß | 4000K | CRI>85 | 2969lm | 166lm/W | |
| kaltweiß | 5000K | CRI>85 | 2997lm | 167lm/W | |
| kaltweiß max. Effizienz | 5000K | CRI>70 | 3312lm | 185lm/W | |
| 21,7W – 600mA | sehr warmweiß | 2700K | CRI>82 | 3126lm | 144lm/W |
| warmweiß | 3000K | CRI>85 | 3363lm | 155lm/W | |
| perlweiß | 3100K | CRI>85 | 3273lm | 151lm/W | |
| klarweiß | 3200K | CRI>85 | 3292lm | 152lm/W | |
| brillantweiß | 3500K | CRI>85 | 3406lm | 157lm/W | |
| neutralweiß | 4000K | CRI>85 | 3477lm | 160lm/W | |
| kaltweiß | 5000K | CRI>85 | 3510lm | 162lm/W | |
| kaltweiß max. Effizienz | 5000K | CRI>70 | 3881lm | 179lm/W | |
| 25,5W – 700mA | sehr warmweiß | 2700K | CRI>82 | 3596lm | 141lm/W |
| warmweiß | 3000K | CRI>85 | 3867lm | 152lm/W | |
| perlweiß | 3100K | CRI>85 | 3767lm | 148lm/W | |
| klarweiß | 3200K | CRI>85 | 3786lm | 148lm/W | |
| brillantweiß | 3500K | CRI>85 | 3919lm | 154lm/W | |
| neutralweiß | 4000K | CRI>85 | 4000lm | 157lm/W | |
| kaltweiß | 5000K | CRI>85 | 4038lm | 158lm/W | |
| kaltweiß max. Effizienz | 5000K | CRI>70 | 4464lm | 175lm/W | |
| 29,4W – 800mA | sehr warmweiß | 2700K | CRI>82 | 4052lm | 138lm/W |
| warmweiß | 3000K | CRI>85 | 4361lm | 148lm/W | |
| perlweiß | 3100K | CRI>85 | 4247lm | 145lm/W | |
| klarweiß | 3200K | CRI>85 | 4266lm | 145lm/W | |
| brillantweiß | 3500K | CRI>85 | 4422lm | 151lm/W | |
| neutralweiß | 4000K | CRI>85 | 4513lm | 154lm/W | |
| kaltweiß | 5000K | CRI>85 | 4551lm | 155lm/W | |
| kaltweiß max. Effizienz | 5000K | CRI>70 | 5032lm | 171lm/W | |
| 34,3W – 925mA | sehr warmweiß | 2700K | CRI>82 | 4612lm | 134lm/W |
| warmweiß | 3000K | CRI>85 | 4959lm | 144lm/W | |
| perlweiß | 3100K | CRI>85 | 4831lm | 141lm/W | |
| klarweiß | 3200K | CRI>85 | 4855lm | 141lm/W | |
| brillantweiß | 3500K | CRI>85 | 5030lm | 147lm/W | |
| neutralweiß | 4000K | CRI>85 | 5135lm | 150lm/W | |
| kaltweiß | 5000K | CRI>85 | 5178lm | 151lm/W | |
| kaltweiß max. Effizienz | 5000K | CRI>70 | 5728lm | 167lm/W | |
| 39,4W – 1050mA | sehr warmweiß | 2700K | CRI>82 | 5159lm | 131lm/W |
| warmweiß | 3000K | CRI>85 | 5543lm | 141lm/W | |
| perlweiß | 3100K | CRI>85 | 5401lm | 137lm/W | |
| klarweiß | 3200K | CRI>85 | 5429lm | 138lm/W | |
| brillantweiß | 3500K | CRI>85 | 5624lm | 143lm/W | |
| neutralweiß | 4000K | CRI>85 | 5738lm | 146lm/W | |
| kaltweiß | 5000K | CRI>85 | 5790lm | 147lm/W | |
| kaltweiß max. Effizienz | 5000K | CRI>70 | 6399lm | 163lm/W | |
| * Farbgenauigkeit: 2-fach MacAdam; 3-fach MacAdam Farbverschiebung nach 50.000 Std. | |||||
| ** DALI-Dimmung, sowie höhere Leistungen, auf Anfrage möglich. | |||||
LICHTWERTE – SONDERLICHTFARBEN AUFBAUSTRAHLER CARDANO® SPOT-DUO LED-COB
| Leistung (Gesamtanschluss) |
Farbe | Korrelierte Farbtemperatur |
Farbwiedergabe | Lichtstrom (System) |
Lichtausbeute (System) |
| 8,7W – 250mA | sehr warmweiß | 2700K | CRI>95 | 1154lm | 133lm/W |
| warmweiß | 3000K (below BBL) | CRI>95 | 1202lm | 138lm/W | |
| perlweiß | 3100K | CRI>95 | 1230lm | 142lm/W | |
| klarweiß | 3200K | CRI>95 | 1240lm | 143lm/W | |
| brillantweiß | 3500K (below BBL) | CRI>95 | 1287lm | 148lm/W | |
| neutralweiß | 4000K (below BBL) | CRI>95 | 1330lm | 153lm/W | |
| Brot- & Backwaren | 2445K | CRI>92 | 974lm | 112lm/W | |
| meat / pink effect | 2000K | CRI>82 | 675lm | 78lm/W | |
| meat / white effect | 4000K | CRI>70 | 823lm | 95lm/W | |
| 12,3W – 350mA | sehr warmweiß | 2700K | CRI>95 | 1591lm | 129lm/W |
| warmweiß | 3000K (below BBL) | CRI>95 | 1658lm | 135lm/W | |
| perlweiß | 3100K | CRI>95 | 1696lm | 138lm/W | |
| klarweiß | 3200K | CRI>95 | 1705lm | 138lm/W | |
| brillantweiß | 3500K (below BBL) | CRI>95 | 1772lm | 144lm/W | |
| neutralweiß | 4000K (below BBL) | CRI>95 | 1829lm | 148lm/W | |
| Brot- & Backwaren | 2445K | CRI>92 | 1358lm | 110lm/W | |
| meat / pink effect | 2000K | CRI>82 | 931lm | 76lm/W | |
| meat / white effect | 4000K | CRI>70 | 1137lm | 92lm/W | |
| 17,9W – 500mA | sehr warmweiß | 2700K | CRI>95 | 2218lm | 124lm/W |
| warmweiß | 3000K (below BBL) | CRI>95 | 2313lm | 129lm/W | |
| perlweiß | 3100K | CRI>95 | 2366lm | 132lm/W | |
| klarweiß | 3200K | CRI>95 | 2385lm | 133lm/W | |
| brillantweiß | 3500K (below BBL) | CRI>95 | 2470lm | 138lm/W | |
| neutralweiß | 4000K (below BBL) | CRI>95 | 2556lm | 143lm/W | |
| Brot- & Backwaren | 2445K | CRI>92 | 1942lm | 108lm/W | |
| meat / pink effect | 2000K | CRI>82 | 1302lm | 73lm/W | |
| meat / white effect | 4000K | CRI>70 | 1583lm | 88lm/W | |
| 21,7W – 600mA | sehr warmweiß | 2700K | CRI>95 | 2627lm | 121lm/W |
| warmweiß | 3000K (below BBL) | CRI>95 | 2736lm | 126lm/W | |
| perlweiß | 3100K | CRI>95 | 2798lm | 129lm/W | |
| klarweiß | 3200K | CRI>95 | 2817lm | 130lm/W | |
| brillantweiß | 3500K (below BBL) | CRI>95 | 2921lm | 135lm/W | |
| neutralweiß | 4000K (below BBL) | CRI>95 | 3021lm | 139lm/W | |
| Brot- & Backwaren | 2445K | CRI>92 | 2306lm | 106lm/W | |
| meat / pink effect | 2000K | CRI>82 | 1539lm | 71lm/W | |
| meat / white effect | 4000K | CRI>70 | 1872lm | 86lm/W | |
| 25,5W – 700mA | sehr warmweiß | 2700K | CRI>95 | 2988lm | 117lm/W |
| warmweiß | 3000K (below BBL) | CRI>95 | 3116lm | 122lm/W | |
| perlweiß | 3100K | CRI>95 | 3187lm | 125lm/W | |
| klarweiß | 3200K | CRI>95 | 3211lm | 126lm/W | |
| brillantweiß | 3500K (below BBL) | CRI>95 | 3330lm | 130lm/W | |
| neutralweiß | 4000K (below BBL) | CRI>95 | 3439lm | 135lm/W | |
| Brot- & Backwaren | 2445K | CRI>92 | 2660lm | 104lm/W | |
| meat / pink effect | 2000K | CRI>82 | 1748lm | 68lm/W | |
| meat / white effect | 4000K | CRI>70 | 2132lm | 84lm/W | |
| 29,4W – 800mA | sehr warmweiß | 2700K | CRI>95 | 3373lm | 115lm/W |
| warmweiß | 3000K (below BBL) | CRI>95 | 3510lm | 120lm/W | |
| perlweiß | 3100K | CRI>95 | 3596lm | 122lm/W | |
| klarweiß | 3200K | CRI>95 | 3620lm | 123lm/W | |
| brillantweiß | 3500K (below BBL) | CRI>95 | 3753lm | 128lm/W | |
| neutralweiß | 4000K (below BBL) | CRI>95 | 3881lm | 132lm/W | |
| Brot- & Backwaren | 2445K | CRI>92 | 3013lm | 103lm/W | |
| meat / pink effect | 2000K | CRI>82 | 1971lm | 67lm/W | |
| meat / white effect | 4000K | CRI>70 | 2406lm | 82lm/W | |
| 34,3W – 925mA | sehr warmweiß | 2700K | CRI>95 | 3833lm | 112lm/W |
| warmweiß | 3000K (below BBL) | CRI>95 | 3995lm | 116lm/W | |
| perlweiß | 3100K | CRI>95 | 4090lm | 119lm/W | |
| klarweiß | 3200K | CRI>95 | 4118lm | 120lm/W | |
| brillantweiß | 3500K (below BBL) | CRI>95 | 4270lm | 124lm/W | |
| neutralweiß | 4000K (below BBL) | CRI>95 | 4413lm | 129lm/W | |
| Brot- & Backwaren | 2445K | CRI>92 | 3424lm | 100lm/W | |
| meat / pink effect | 2000K | CRI>82 | 2247lm | 65lm/W | |
| meat / white effect | 4000K | CRI>70 | 2739lm | 80lm/W | |
| 39,4W – 1050mA | sehr warmweiß | 2700K | CRI>95 | 4289lm | 109lm/W |
| warmweiß | 3000K (below BBL) | CRI>95 | 4465lm | 113lm/W | |
| perlweiß | 3100K | CRI>95 | 4574lm | 116lm/W | |
| klarweiß | 3200K | CRI>95 | 4603lm | 117lm/W | |
| brillantweiß | 3500K (below BBL) | CRI>95 | 4774lm | 121lm/W | |
| neutralweiß | 4000K (below BBL) | CRI>95 | 4935lm | 125lm/W | |
| Brot- & Backwaren | 2445K | CRI>92 | 3838lm | 97lm/W | |
| meat / pink effect | 2000K | CRI>82 | 2513lm | 64lm/W | |
| meat / white effect | 4000K | CRI>70 | 3063lm | 78lm/W | |
| * Farbgenauigkeit: 2-fach MacAdam; 3-fach MacAdam Farbverschiebung nach 50.000 Std. | |||||
| ** DALI-Dimmung, sowie höhere Leistungen, auf Anfrage möglich. | |||||
