LINIENLEUCHTE LINE-LIGHT-B SMD-LED
LLB1400 | LLB2800
Das LINE-LIGHT-B ist eine moderne lichtstarke LINIENLEUCHTE mit energieeffizienter SMD-LED Technik für den Einsatz in Gangzonen, Hallen, Foyers und Verkaufsräumen mit hohen Decken.
Mit seiner hochoptimierten SMD-LED Lichttechnik und den äußerst präzisen sowie effizienten Optiken bietet das LINE-LIGHT-B SMD-LED eine Vielfalt an Beleuchtungslösungen.
Leuchten der Serie LINE-LIGHT-B SMD-LED werden mit integrierten verlustarmen EVGs geliefert.

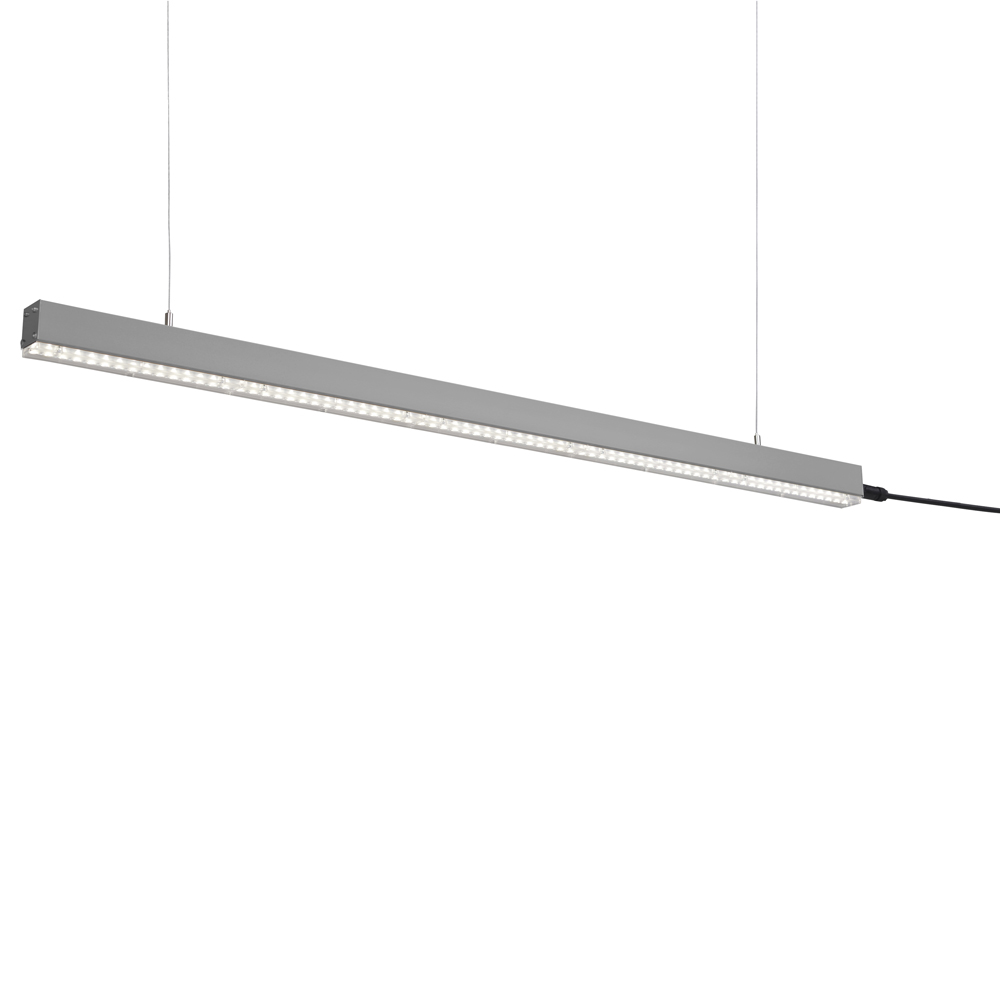

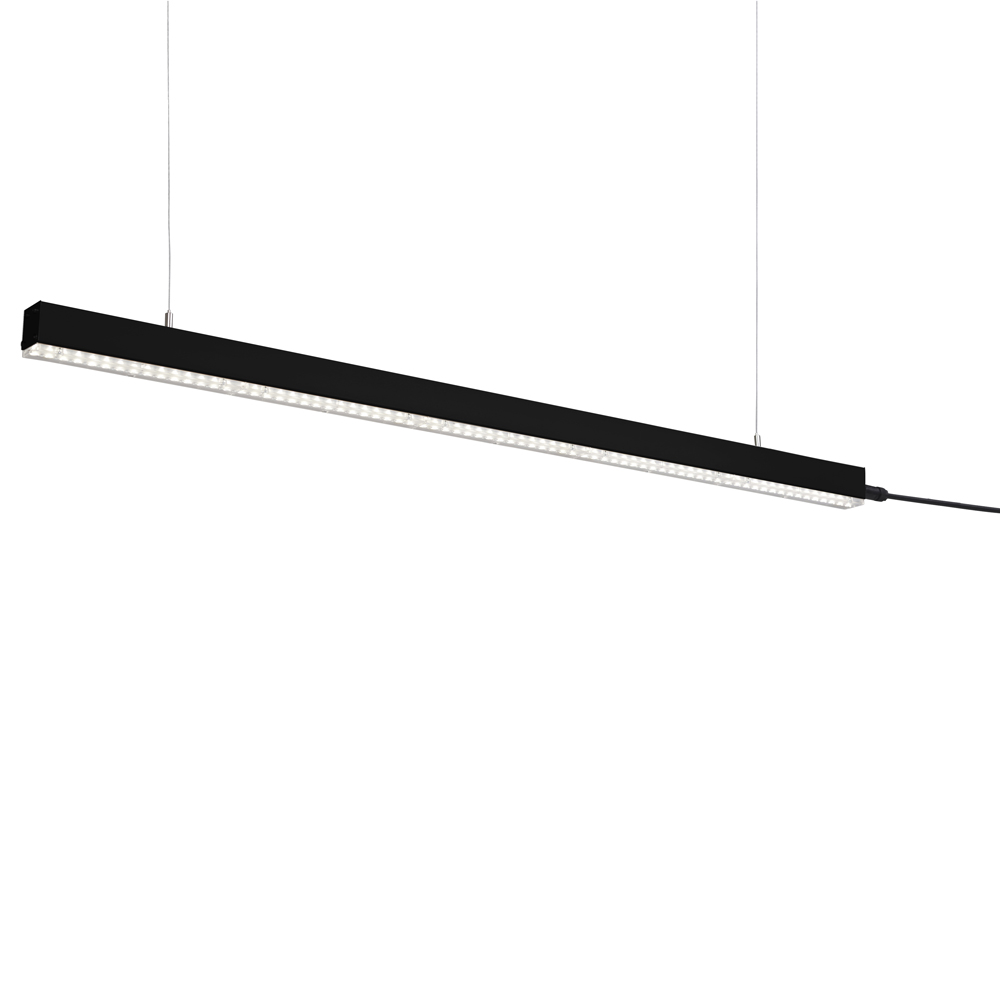

Die Standardgehäusefarben sind Schwarz (RAL 9005), Aluminium-Silber (RAL 9006) und Weiß (RAL 9016). Sonderfarben sind ebenfalls realisierbar.
Schwarz
Alu-Silber
Weiß
TECHNISCHE DATEN – LINIENLEUCHTE LINE-LIGHT-B SMD-LED
• LED-COB Platine: Zhaga konform
• LED-COB Modul: verschraubt und wechselbar
• Gesamtanschlussleistung à 1400mm bei 75 LEDs: 15,7W / 31,0W / 66,7W
• Gesamtanschlussleistung à 1400mm bei 150 LEDs: 25,7W / 50,9W / 108,7WW
• Ø Systemeffizienz: 140,5lm/W (max. 164lm/W)1
• Lichtfarben: 3000K / 4000K / 5000K / 6500K
• Farbwiedergaben: CRI>85 / CRI>95
• Farbkonsistenz: 3-fach MacAdam ab 50.000h 4-fach MacAdam
• Versorgungsspannung: 230V/50Hz
• Lebensdauer: > 50.000h L80 / F10
• Gehäuse: Alu Druckguss
SICHERHEIT
• Sicherheitsnorm: CE, F
• Schutzklasse: II
• Schutzart: IP20
• Garantie: 5 Jahre (Verlängerung auf 8 Jahre möglich)
1 Mit aktuell bis zu 160lm/W Systemeffizienz stehen unsere SMD-LED Leuchten an der Spitze der Energieeffizienz am Markt.
Diese Werte erreichen wir durch beste LED-Platinen, verlustarme Vorschaltgeräte, ein hocheffizientes Thermomanagement
und Optiken mit höchsten Wirkungsgraden.
Die Systemeffizienz gibt die Lichtausbeute an, die die Leuchte abzüglich aller mindernden Faktoren (Vorschaltgerät, Verlustleistung der Lichtquelle und den Streuverlust durch die Optik) erzielt.
Lichtstrom und Systemeffizienz ist abhängig von der gewählten Wattage, der Lichtfarbe und der gewünschten Farbwiedergabe.
Eine detailliert Auskunft über • Lichtstrom und • Systemeffizienz ist dem Datenblatt mit seiner Auflistung der Konstellationsmöglichkeiten zu entnehmen.
Datenblatt LINE-LIGHT 2800-B-1.HJ.2019-web
Datenblatt LINE-LIGHT 2800-B-1.HJ.2019-web
MAßE LINIENLEUCHTE – LINE-LIGHT-1400B SMD-LED
| • | Länge: | 1420mm |
| • | Breite: | 50mm |
| • | Höhe: | 60mm |
| • | Gewicht: | 3,3kg |
MAßE LINIENLEUCHTE – LINE-LIGHT-2800B SMD-LED
| • | Länge: | 2820mm |
| • | Breite: | 50mm |
| • | Höhe: | 60mm |
| • | Gewicht: | 6,6kg |
LICHTWERTE LINIENLEUCHTE – LINE-LIGHT-1400B SMD-LED
| Leistung | Farbe | Korrelierte Farbtemperatur |
Farbwiedergabe | Lichtstrom | Lichtausbeute |
| 350mA – 15,7W 75 LEDs |
Warmweiß | 3000K | CRI>85 | 2209lm | 141lm/W |
| Kaltweiß | 4000K | CRI>85 | 2304lm | 147lm/W | |
| Kaltweiß | 5000K | CRI>85 | 2518lm | 160lm/W | |
| Tageslicht | 6500K | CRI>85 | 2423lm | 154lm/W | |
| 500mA – 31,0W 75 LEDs |
Warmweiß | 3000K | CRI>85 | 4109lm | 133lm/W |
| Kaltweiß | 4000K | CRI>85 | 4346lm | 140lm/W | |
| Kaltweiß | 5000K | CRI>85 | 4536lm | 146lm/W | |
| Tageslicht | 6500K | CRI>85 | 4441lm | 143lm/W | |
| 700mA – 66,7W 75 LEDs |
Warmweiß | 3000K | CRI>85 | 7814lm | 117lm/W |
| Kaltweiß | 4000K | CRI>85 | 8241lm | 124lm/W | |
| Kaltweiß | 5000K | CRI>85 | 8621lm | 129lm/W | |
| Tageslicht | 6500K | CRI>85 | 8431lm | 126lm/W | |
| 350mA – 25,7W 150 LEDs |
Warmweiß | 3000K | CRI>85 | 3705lm | 144lm/W |
| Kaltweiß | 4000K | CRI>85 | 3895lm | 152lm/W | |
| Kaltweiß | 5000K | CRI>85 | 4228lm | 164lm/W | |
| Tageslicht | 6500K | CRI>85 | 4085lm | 159lm/W | |
| 500mA – 50,9W 150 LEDs |
Warmweiß | 3000K | CRI>85 | 6911lm | 136lm/W |
| Kaltweiß | 4000K | CRI>85 | 7291lm | 143lm/W | |
| Kaltweiß | 5000K | CRI>85 | 7624lm | 150lm/W | |
| Tageslicht | 6500K | CRI>85 | 7458lm | 147lm/W | |
| 700mA – 108,7W 150 LEDs |
Warmweiß | 3000K | CRI>85 | 13253lm | 122lm/W |
| Kaltweiß | 4000K | CRI>85 | 13989lm | 129lm/W | |
| Kaltweiß | 5000K | CRI>85 | 14630lm | 135lm/W | |
| Tageslicht | 6500K | CRI>85 | 14298lm | 132lm/W | |
| *Farbgenauigkeit: 3-fach MacAdam; 4-fach MacAdam Farbverschiebung nach 50.000 Std. | |||||
LICHTWERTE LINIENLEUCHTE – LINE-LIGHT-2800B SMD-LED
| Leistung | Farbe | Korrelierte Farbtemperatur |
Farbwiedergabe | Lichtstrom | Lichtausbeute |
| 350mA – 31,5W 75 LEDs |
Warmweiß | 3000K | CRI>85 | 4418lm | 140lm/W |
| Kaltweiß | 4000K | CRI>85 | 4608lm | 146lm/W | |
| Kaltweiß | 5000K | CRI>85 | 5035lm | 160lm/W | |
| Tageslicht | 6500K | CRI>85 | 4845lm | 154lm/W | |
| 500mA – 61,9W 75 LEDs |
Warmweiß | 3000K | CRI>85 | 8218lm | 133lm/W |
| Kaltweiß | 4000K | CRI>85 | 8693lm | 140lm/W | |
| Kaltweiß | 5000K | CRI>85 | 9073lm | 147lm/W | |
| Tageslicht | 6500K | CRI>85 | 8883lm | 143lm/W | |
| 700mA – 133,3W 75 LEDs |
Warmweiß | 3000K | CRI>85 | 15628lm | 117lm/W |
| Kaltweiß | 4000K | CRI>85 | 16483lm | 124lm/W | |
| Kaltweiß | 5000K | CRI>85 | 17243lm | 129lm/W | |
| Tageslicht | 6500K | CRI>85 | 16863lm | 127lm/W | |
| 350mA – 51,4W 150 LEDs |
Warmweiß | 3000K | CRI>85 | 7410lm | 144lm/W |
| Kaltweiß | 4000K | CRI>85 | 7790lm | 152lm/W | |
| Kaltweiß | 5000K | CRI>85 | 8455lm | 164lm/W | |
| Tageslicht | 6500K | CRI>85 | 8170lm | 159lm/W | |
| 500mA – 101,8W 150 LEDs |
Warmweiß | 3000K | CRI>85 | 13823lm | 136lm/W |
| Kaltweiß | 4000K | CRI>85 | 14583lm | 143lm/W | |
| Kaltweiß | 5000K | CRI>85 | 15248lm | 150lm/W | |
| Tageslicht | 6500K | CRI>85 | 14915lm | 147lm/W | |
| 700mA – 217,3W 150 LEDs |
Warmweiß | 3000K | CRI>85 | 26505lm | 122lm/W |
| Kaltweiß | 4000K | CRI>85 | 27978lm | 129lm/W | |
| Kaltweiß | 5000K | CRI>85 | 29260lm | 135lm/W | |
| Tageslicht | 6500K | CRI>85 | 28595lm | 132lm/W | |
| *Farbgenauigkeit: 3-fach MacAdam; 4-fach MacAdam Farbverschiebung nach 50.000 Std. | |||||
